Un mesaj de eroare în bord nu înseamnă automat că modulul frontal trebuie înlocuit. O diagnoză corectă poate separa o problemă de alimentare sau comunicație de un defect electronic intern al camerei ADAS.

Sistemele moderne de asistență la condus se bazează pe mai multe module care schimbă permanent informații între ele. De aceea, atunci când Lane Assist, ACC, Front Assist sau faza lungă automată devin indisponibile, cauza nu poate fi stabilită doar din mesajul afișat în bord. La anumite generații Audi și Volkswagen, camera montată în zona parbrizului este una dintre piesele care trebuie verificate atent, dar înlocuirea ei din prima poate însemna o cheltuială inutilă.

Când mai multe funcții ADAS dispar în același timp

O cameră frontală care nu mai furnizează informații corecte poate afecta simultan mai multe funcții. Șoferul poate vedea mesaje precum Lane Assist unavailable, ACC unavailable, Front Assist indisponibil sau erori legate de faza lungă automată. Uneori defectul este permanent; alteori sistemele funcționează intermitent, iar o eroare sporadică ajunge în timp să rămână memorată.

Pe Audi A6 C7 / 4G, Audi A7 4G, Audi A8 4H și VW Touareg 7P, o evaluare corectă începe cu citirea întregului raport de diagnoză. Este important ce modul raportează eroarea, în ce condiții apare și dacă există și alte DTC-uri în rețea. Radarul, alimentarea, cablajul sau alte unități de control pot influența aceleași funcții, așa că schimbarea camerei doar pe baza mesajului din bord nu este o metodă sigură de diagnostic.

Pentru aceste platforme există situații în care modulul original poate fi salvat prin reparația camerelor Lane Assist și ACC, însă numai după confirmarea cauzei. Avantajul unei evaluări înainte de înlocuire este că proprietarul află dacă problema este externă modulului, dacă există un defect electronic reparabil sau dacă, într-adevăr, este necesară o altă cameră.

Ce înseamnă C110702, C1104 00 și U111300

C110702 / C1107 02 apare, în contextul acestor camere, cu descrierea „Image processing signal video line defective'. Este un cod important, dar nu înseamnă automat reballing și nici nu confirmă singur că procesorul camerei este defect. Alimentările, comunicația și partea electronică internă trebuie verificate înainte de orice intervenție.

C1104 00 / C110400, „Camera malfunction', indică o problemă de funcționare a camerei, dar nu spune ce componentă a cedat. U111300, „Function limitation due to malfunction received', poate apărea atunci când un modul limitează o funcție deoarece primește informații despre o defecțiune din altă zonă a sistemului.

Exact de aceea, codurile DTC trebuie privite împreună, nu izolat. Două mașini cu același mesaj în bord pot avea cauze diferite și, implicit, soluții diferite.

De ce o cameră ADAS se poate defecta

Camera montată în apropierea parbrizului lucrează ani de zile într-un mediu cu variații mari de temperatură și vibrații. În interior există circuite de alimentare, memorii și componente de procesare video, iar defectul poate apărea în mai multe zone ale plăcii electronice. Ciclurile termice pot solicita inclusiv conexiunile componentelor BGA, dar acestea reprezintă doar una dintre cauzele posibile.

La fel de important este istoricul modulului. Urmele de condens, infiltrațiile sau intervențiile anterioare executate necorespunzător pot schimba complet diagnosticul. Încălzirea unui procesor sau aplicarea unei proceduri standard fără măsurători nu transformă o presupunere într-o reparație corectă.

Reparație sau înlocuire? Diferența o face diagnosticul

Atunci când defectul intern este localizat și starea plăcii permite intervenția, repararea la nivel de componentă poate păstra modulul original al mașinii. În funcție de defect, lucrarea poate implica microsudură, verificarea circuitelor sau intervenții BGA. După reparație, modulul trebuie testat, iar rezultatul trebuie verificat în contextul sistemului de pe vehicul.

Există însă și situații în care deteriorarea este extinsă sau modulul a fost compromis de intervenții anterioare. Atunci, înlocuirea poate fi soluția corectă. Nici o cameră second-hand nu trebuie considerată automat bună: compatibilitatea codului de piesă, revizia și starea electronică trebuie verificate înainte de montare.

Câteva referințe întâlnite pe aceste platforme

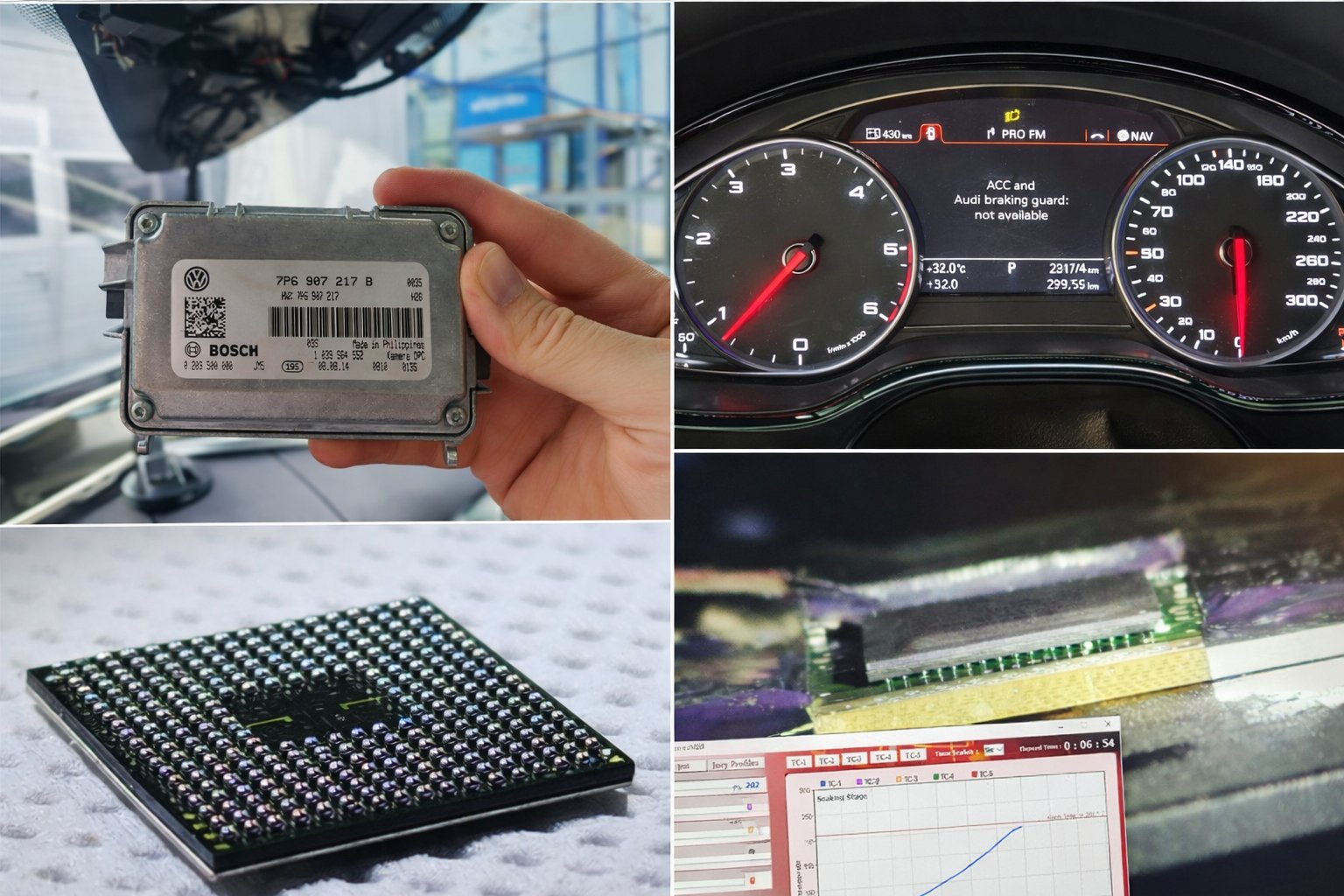

• 4G0 907 217 / 4G0 907 217 A / 4G0 907 217 B – Audi A6 / A7 4G
• 4H0 907 217 A / 4H0 907 217 B / 4H0 907 217 F – Audi A8 4H
• 7P6 907 217 / 7P6 907 217 A / 7P6 907 217 B – VW Touareg 7P

Codul de pe eticheta camerei rămâne esențial. Două module care arată similar pot avea versiuni și aplicații diferite, motiv pentru care identificarea exactă a P/N-ului trebuie făcută înainte de reparație sau înlocuire.

Ce se întâmplă după reparație: codare și calibrare ADAS

Reparația electronică pe banc și punerea în funcțiune pe mașină sunt etape diferite. În funcție de intervenție și de procedura producătorului, pot fi necesare verificări suplimentare, codare, adaptare sau calibrare ADAS. Înlocuirea camerei, schimbarea parbrizului, demontarea și remontarea modulului, un accident sau lucrări care afectează geometria vehiculului sunt exemple de situații în care cerința de calibrare trebuie verificată.

Nu orice reparație electronică impune automat o calibrare, dar nici această etapă nu trebuie ignorată. Scopul este ca sistemul să revină la funcționarea corectă, nu doar ca eroarea să dispară temporar din memorie.

O abordare mai eficientă: verifici cauza înainte să cumperi altă cameră

Pentru proprietarul mașinii, cea mai costisitoare variantă poate fi înlocuirea succesivă a componentelor fără confirmarea defectului. O diagnoză făcută în ordinea corectă reduce riscul de a cumpăra o cameră inutil, de a monta un modul incompatibil sau de a repeta o problemă care, de fapt, vine din altă parte a sistemului.

Atelierul SmartECU din Mărăcineni, Buzău, lucrează cu diagnoză și reparații de electronică auto, inclusiv camere frontale ADAS pentru platformele Audi și Volkswagen menționate mai sus. Evaluarea pornește de la raportul de erori și identificarea codului de piesă, apoi continuă cu verificările electronice necesare pentru a stabili dacă modulul este reparabil.

Pentru o evaluare inițială sunt utile două informații simple: o fotografie clară a etichetei camerei și raportul complet de diagnoză. Acestea pot evita presupunerile și pot scurta drumul de la un mesaj precum „ACC / Lane Assist unavailable' la cauza reală a problemei.

Material informativ realizat pe baza experienței de diagnostic și reparație a modulelor ADAS.
